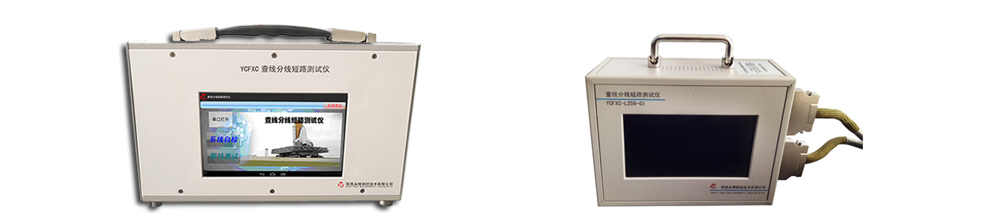

查线分线短路测试仪

        应用:

        用于电缆、线束、电缆组件生产制作过程中进行:导通(短路、查线、分线)测试、导线电阻的测试。

      测试功能:

        1.短路测试:可对电缆、线束、电缆组件的芯与芯、芯与壳体(屏蔽层)之间是否存在短路进行测试。

        2.导通测试:

        ● 分线测试:用单点测试笔触碰电缆、线束、电缆组件的任一芯线(散线端),测试仪可快速测出该芯线对应线号,并在触摸屏上显示线号及给出语音提示。

        ● 查线测试(选配功能):增加专用适配器,测试仪可快速查出电缆、线束、电缆组件中的任意设定查找的芯线,并在专用适配器上显示所查找的芯线位置。

        ● 测试仪能快速测出电缆、线束、电缆组件中各芯线之间、各芯线与壳体(或屏蔽层)之间的导通、开路、错接等连接关系及所处位置。

        3.电阻测试:测试仪能快速测出电缆、线束、电缆组件中各芯线的电阻值,并与标准电阻对比给出是否合格的结论。

        4.自检测试:测试仪可快速对测试通路是否正常进行自检;对电阻测试功能及精度是否正常进行自检,并给出自检结果。

        5.参数设置:测试仪具有一定的参数设置功能如:测试点数(芯数)、电阻门限标准等。

        6.语音提示:测试仪具有语音提示功能,可实时给出测试结果的语音提示,提示音量可调节。

        7.计量校准:测试仪可方便的进行计量、校准。

        8.异常报警:测试仪具有在自检异常或测试结果异常时报警的功能。

        9.测试结果显示:测试仪可将导通(线号)测试结果、测量导线电阻值及其它相关信息显示在触摸屏上。

        10.数据通信:测试仪设置有网络端口,可以连接外部计算机,实现程控测试及测量数据导出远传。

      产品特点:

        人机交互:采用触摸屏作为人机交互界面,操作简便、易学习掌握。

        开关通道:采用电子开关具有:测试速度快、测试效率高、整机低功耗、无噪音、长寿命;无机械触点、测试安全,满足火工品引线电阻的测试。

        电阻测量:采用四线制可对电缆、线束、电缆组件中导线电阻进行精确测量,发现焊接的质量隐患。

        通信端口:采用网络端口,可与外部计算机通信,将测量结果导出,方便数据查询、追溯。

        适配器:更换不同的适配器,可满足不同电缆、线束、电缆组件的测试。

        外观尺寸:体积小、重量轻、方便携带移动,满足各类生产现场使用。

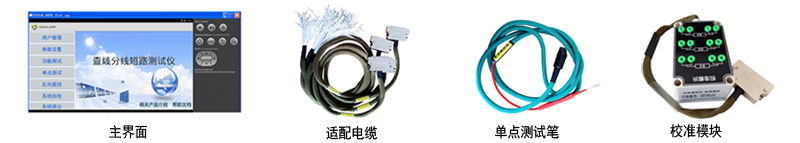

      产品组成:

        测试仪主机、电源适配器、适配电缆、适配器(可选件)、单点测试笔工具(套装)、标签机(可选件)、校准模块、外包箱、附件、文档资料等。

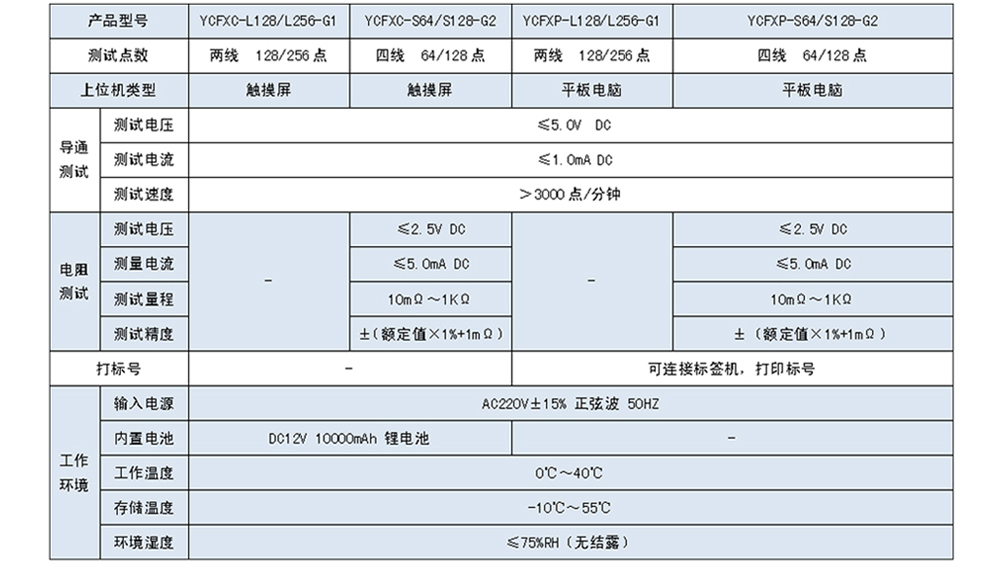

      技术参数:
